Traitement de l'H2S
Technologie de biofiltration sur charge minérale
Le traitement de l’H2S et de l’ammoniac (NH3) par adsorption sur lit minéral biologiquement actif est un procédé d’épuration biologique de l’air pollué qui permet avec peu de frais d’exploitation de traiter des débits d’air chargé en H2S, mercaptans NH3 et amines très importants (jusqu’à plusieurs dizaines de milliers de m3/h).
Procédé
Ce procédé s’adresse plus particulièrement aux flux canalisés extraits dans des volumes confinés, en bassin de stockage de boues ou d’effluents industriels ou station d’épuration, assainissement ou station d’épuration.
Ce procédé innovant permet d’abattre l’hydrogène sulfuré et l’ammoniac de façon simultanée sur un même lit minéral.
Performances
L’adsorption sur minéral activé permet d’obtenir des taux d’abattement extrêmement importants pour l’H2S (jusqu’à 99,8% en fonction des concentrations en entrée et l’ammoniac (>90 %).
Ces performances s’obtiennent avec des temps de contact courts (7 à 20 secondes) et ont de ce fait un encombrement réduit et une perte de charge faible (< 600 Pa).
Le procédé permet aussi l’abattement des COV odeurs de 30 à 50 %.
Réduction de l’H2S en assainissement
Les eaux usées produisent de l’hydrogène sulfuré en quantité très importante par réduction des sulfates dissous par des bactéries sulfato-réductrices, dans des conditions particulières. Il est produit essentiellement au niveau des canalisations de refoulement de certains postes de relevage, à l’exutoire du conduit de refoulement et accessoirement au niveau des collecteurs gravitaires dans certaines conditions.
Le traitement de l’H2S est obtenu par injection de réactifs dans les eaux usées, au niveau des bâches des postes de relevage pour l’essentiel. Les réactifs sont curatifs, ils réagissent avec les sulfures dissous déjà présents, ou préventifs, ils empêchent la formation de sulfures, et le choix du réactif dépend des caractéristiques des effluents et du réseau.
La production d’H2S est fluctuante dans la journée, du fait des variations entre autres du débit qui détermine le temps de séjour, facteur déclenchant de la production de sulfures. D’autres facteurs aggravant vont alors amplifier cette production, à savoir la température des effluents et la demande chimique en oxygène (DCO représentative de la quantité de matières organiques) pour les plus importants.
L’asservissement du dosage est réalisé par un automate paramétré spécifiquement pour chaque cas et basé sur la mesure du débit et de la température des effluents. Il intègre les phénomènes de pluie qui agissent fortement sur les temps de séjour et donc sur la production d’H2S et la consommation en réactif.

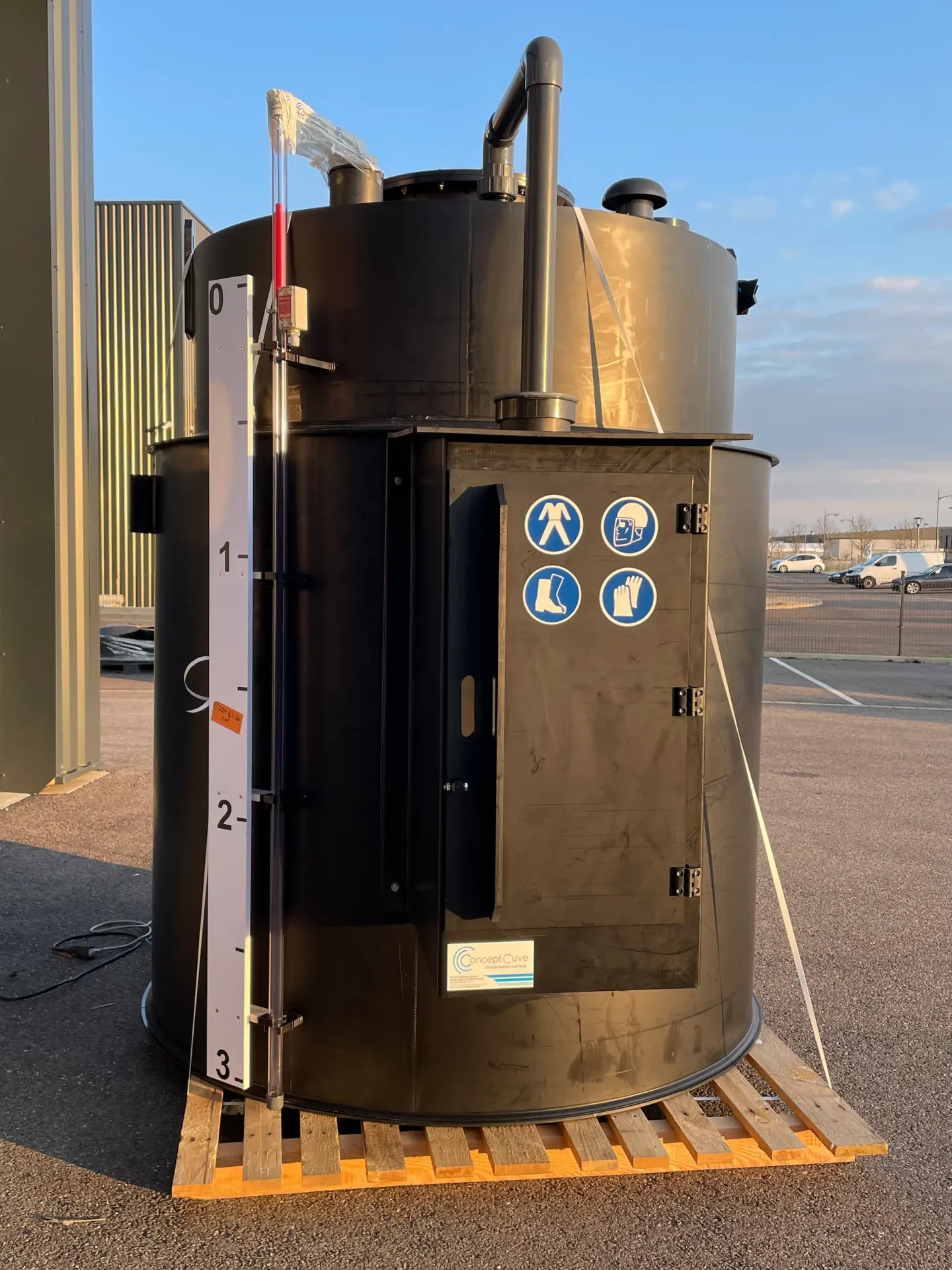

OdoSph’Air propose l’ensemble des équipements constituant un poste d’injection de réactif, à savoir les cuves de stockage double peau, tous les réactifs anti-H2S, les coffrets pompes doseuses, l’automate d’asservissement et d’optimisation du dosage, les sondes de niveau et de température ainsi que les équipements de mesure H2S en continu, autonome et communiquant par Internet qui permettent le suivi du traitement.
OdoSph’Air propose aussi de nouveaux réactifs innovants.
Mise en œuvre
L’injection optimisée est réalisée grâce à un programme d’asservissement développé par OdoSph’Air qui est paramétré en fonction des caractéristiques de chaque poste de relevage. Les sondes nécessaires à la lecture ou au calcul des paramètres des eaux usées (débit, température) sont raccordés à l’automate et lui permette à chaque moment de calculer la quantité potentielle de sulfures qui seront formés dans le conduit de refoulement.
En fonction de la stœchiométrie du réactif, le dosage peut donc être calculé sur la base de la quantité de sulfures potentiellement produit.
Services associés
Diagnostic H2S
Dimensionnement du traitement
Installation clé en main / mise en route / campagne de mesures
Fourniture des réactifs préventif et curatif
Location des équipements possible pour la réalisation d’essais de validation
Equipements de stockage (cuves double peau) et de dosage (coffrets) et automate d’asservissement
Avantages
01
Excellent traitement de l’hydrogène sulfuré gazeux
02
Préservation des ouvrages et des coffrets électriques, lutte anti-corrosion
03
Mise en sécurité des personnels exploitants
04
Mise en œuvre simple et rapide
05
Nécessite très peu de maintenance
Technologie d'adsorption par voie sèche
Le traitement de l’H2S et des odeurs par adsorption sur des médias imprégnés est le procédé le plus efficace aujourd’hui dans l’abattement de polluants gazeux malodorants. Le spectre d’adsorption des médias imprégnés est bien plus large que celui du charbon actif, avec des taux de charge jusqu’à 10 fois supérieurs selon le polluant et acceptant des conditions de fonctionnement moins contraignantes.
Ce procédé s’adresse plus particulièrement aux flux canalisés ayant une charge de polluants faible à très importante. Le spectre d’adsorption des composés malodorants est très large et va des COV (aldéhydes, cétones, acides organiques, amines, sulfures organiques, hydrocarbures volatils) à l’H2S et aux mercaptans.
Les imprégnants ou enrichissements sont des solutions chimiques variées qui permettent une neutralisation chimique des composés comme par exemple la potasse (basique) qui pourra neutraliser les gaz acides dont le plus connu est l’hydrogène sulfuré. Cette imprégnation se fait sur différentes bases qui sont l’alumine, le charbon actif et la zéolithe.
L’adsorption par réaction chimique avec l’imprégnant est irréversible, on parle de chimisorption.
Une adsorption par condensation a lieu de façon concomitante sur les médias imprégnés sur base charbon actif qui vient élargir le spectre d’absorption du média, on parle alors de physisorption.

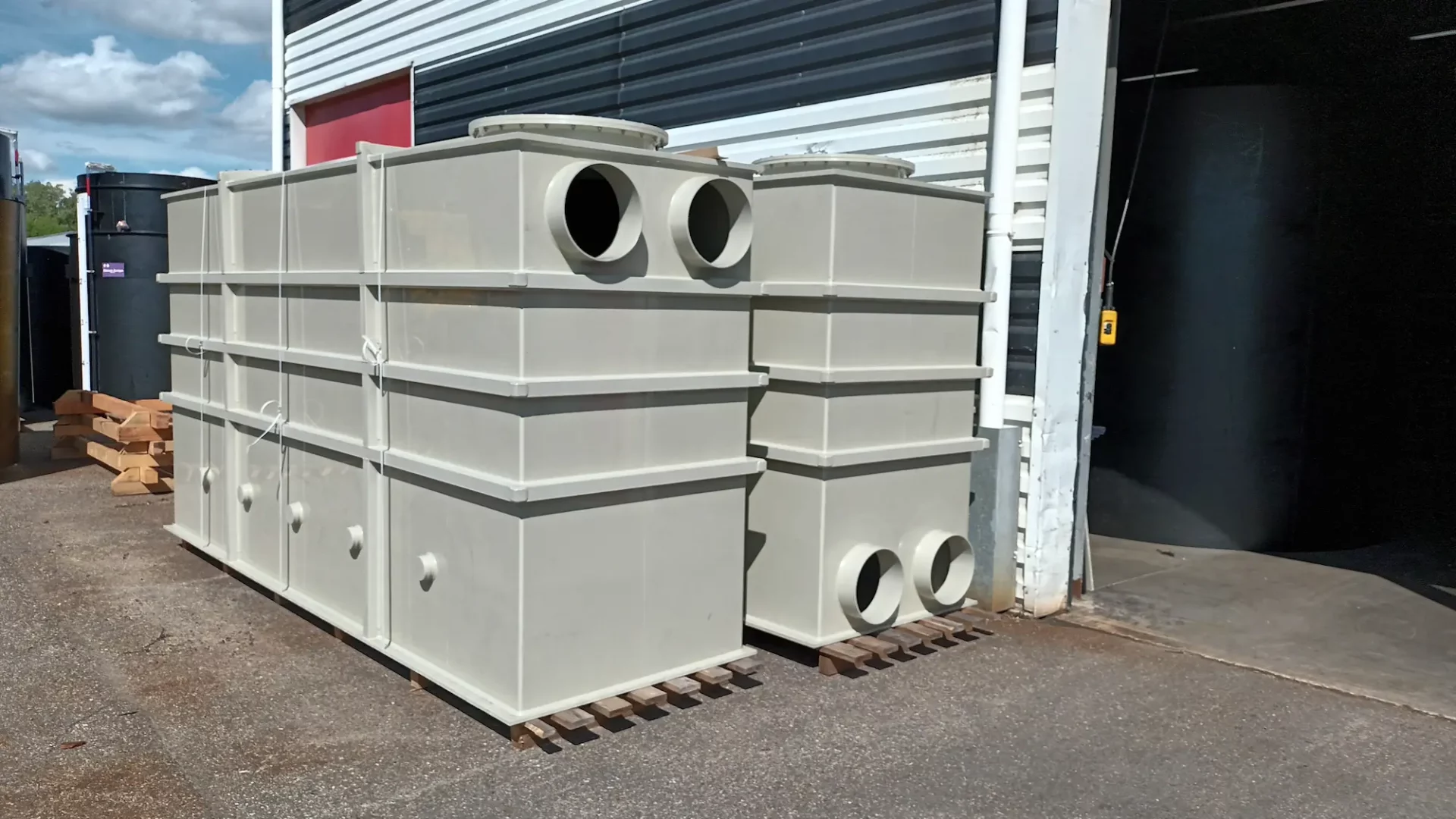

Le traitement par adsorption se fait par passage des gaz pollués au travers de la masse de médias contenu dans un filtre en matière plastique ou en inox, que l’on appelle ”laveur sec”. Le passage des gaz doit répondre à certains critères dont notamment le temps de contact, pour obtenir toutes les performances du médias enrichis.
OdoSph’Air propose toute une gamme de médias adsorbants imprégnés et de “laveurs secs” pouvant traiter des flux de quelques centaines de m3/h à plusieurs dizaines de milliers. Une gamme standard de laveurs secs est complétée par des fabrications sur mesure, tenant compte des caractéristiques des flux à traiter et des contraintes du site.
Performances
L’adsorption sur médias adsorbants enrichis permet d’obtenir des taux d’abattement extrêmement importants selon le type de composé à traiter, sa concentration et le dimensionnement du filtre.
On peut atteindre 99,8 % par exemple pour l’hydrogène sulfuré. Ce niveau de performance est souvent nécessaire pour empêcher toute nuisance olfactive.
Les médias imprégnés permettent une adsorption dans des conditions extrêmes de température (jusqu’à 55°C) et d’humidité relative (jusqu’à 95 %).
En multipliant les couches de médias différents et en tenant compte de leur capacité d’adsorption respective, on peut sur un même laveur sec assurer le traitement de composés chimiques extrêmement variés avec une performance d’abattement très élevée.
Services associés
Dimensionnement des équipements et charges de médias
Installation clé en main et mise en route
Fourniture des médias en première charge et en réassort
Location des équipements
Réalisation d’essais en laboratoire ou in situ pour valider les médias efficaces et leur taux de charge potentiel
Réseau et ventilateur d’extraction : conception, fourniture et pose
Avantages
Mise en œuvre simple et rapide
Équipements, mobiles et modulaires
Nécessite très peu de maintenance
Excellent traitement de finition pour atteindre les performances les plus extrêmes
Applications
01
Bassins de station d’épuration après confinement
02
Postes et bâches de relevage
03
Lagunes, bassins tampon après confinement par couverture
04
Locaux de déshydratation des boues urbaines
05
Cheminées et évents de process
06
Bâtiments de stockage ou de process confinés
07
Bâtiments de stockage de boues d’épuration
08
Bâtiments de fabrication ou de process
09
Stockage de boues en silo confiné
La mesure d’H2S, autonome et communicante sur Internet

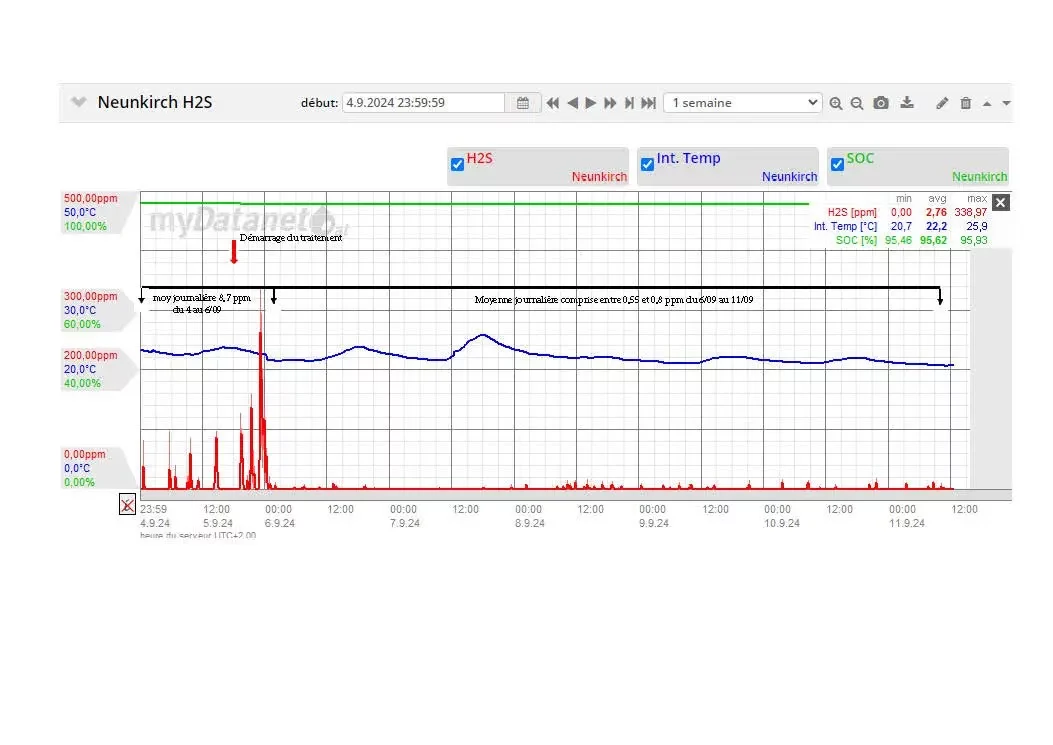

La mesure de l’H2S au moyen d’un capteur mobile, léger, étanche et communicant sur Internet permet de suivre les traitements d’H2S en place sur le réseau d’assainissement et d’apporter toutes les mesures correctives nécessaires ou simplement de concrétiser at quantifier sur un graphique les performances du traitement en cours, sur un site Web dédié, odosphair.microtronics.com.
Ce capteur du fait de sa petite taille (750 g) peut être placé partout et notamment dans les ciels gazeux de stockage de boues ou d’effluents industriels, de filtre à charbon actif ou biofiltres ou encore en cheminée afin de quantifier en permanence les niveaux d’H2S présents ou produits.
Grâce à sa mobilité et à son autonomie (entre 2 et 3 années) il peut aussi être mis en œuvre pour de la mesure en extérieur, en périphérie de lagunes ou bassins d’effluents industriels, centre d’enfouissement, stations d’épuration, en surveillance de site. Grâce à sa cellule Low Range (mesure jusqu’à 20 ppb/0,02 ppm), sa sensibilité permet de détecter toute pollution odorante.
Ce capteur peut être équipé d’autres cellules de mesure ayant des gammes de mesures différentes, dont une cellule forte concentration 0 à 2000 ppm (acceptant des pointes de 10.000 ppm).
Ces capteurs sont aussi en location pour réaliser des diagnostics sur réseau d’assainissement ou des surveillances ponctuelles.
Toutes les mesures sont transmises au serveur et accessible au travers du site Internet dédié myDatanet pour suivre l’évolution des mesures au jour le jour.

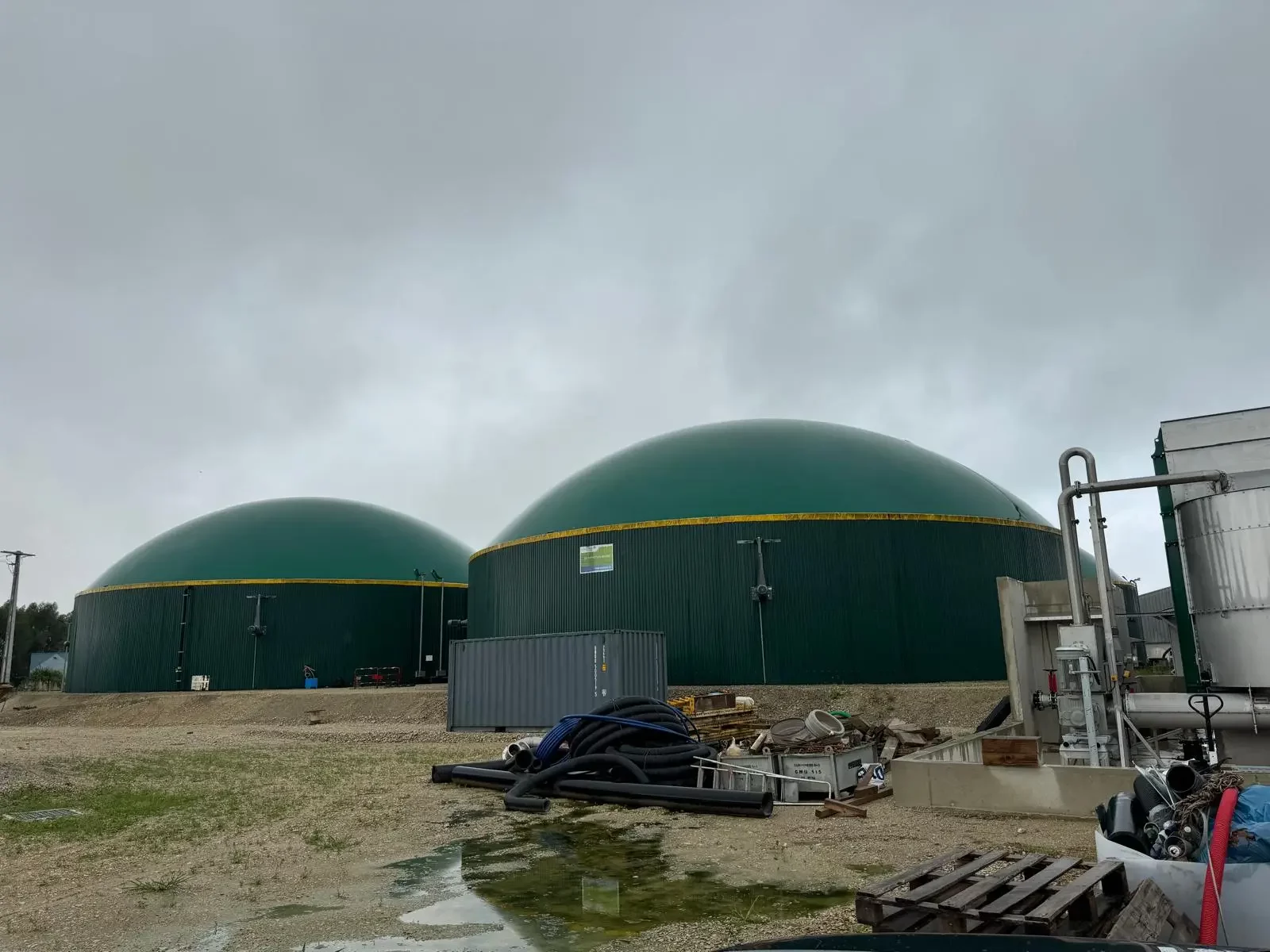

Traitement de l’H2S en méthanisation
La méthanisation des déchets organiques est un procédé en fort développement. Aujourd’hui près de 2000 sites existent en France, dont une majorité est confrontés à des problèmes de présence d’H2S dans le biogaz.
L’H2S est un danger pour les moteurs de cogénération et en cas d’injection dans le réseau, l’épuration du biogaz en biométhane nécessite d’abattre la totalité de l’H2S.
OdoSph’Air propose deux solutions pour l’abattement de l’H2S, l’une par injection d’un réactif dans le digesteur, en remplacement de l’hydroxyde de fer ou des sels de fer, apportant un meilleur abattement de l’H2S dans le biogaz en sortie de digesteur sans apport d’oxygène, à un coût d’exploitation plus intéressant et permettant d’injecter moins d’oxygène dans le digesteur pour l’abattement de l’H2s dans le ciel gazeux du digesteur et dans le filtre à charbon actif. Cette solution présente aussi l’avantage de fonctionner en automatique sans intervention humaine quotidienne.
La seconde consiste à mettre en œuvre un charbon imprégné de la gamme OdoCarb, à très forte capacité d’adsorption, permettant de traiter des flux très chargés en H2S (quelques centaines à plus de 1000 ppm), assurant ainsi des durées de vie importantes pouvant dépasser une année, tout en consommant l’oxygène excédentaire. Ce média du fait de sa très forte capacité d’adsorption permet d’allonger la durée de vie dans le cas de filtres sous-dimensionnés en taille.
La gamme OdoCarb propose aussi un média spécifique pour l’adsorption des siloxanes, présentant une durée de vie deux fois plus importante que les charbons actifs du marché.
